Waytop WCG50-20/40-R13双向保持旋转电磁铁在旋切式活检系统中的应用案例

一、产品与行业背景

广州市威恒电子有限公司旗下Waytop品牌专业研发生产的WCG50-20/40-R13型非标旋转电磁铁，是一款专为医疗设备设计的双向保持式驱动元件。该产品创新性地采用电流方向控制技术，成功应用于高端旋切式活检系统中三通气管夹管开关医疗设备，解决了传统弹簧复位电磁铁在能耗、可靠性和控制精度方面的痛点。

在医疗设备领域，特别是旋切式活检系统中，三通阀的精确控制直接关系到手术安全和治疗效果。传统采用弹簧复位的电磁铁存在能耗高、机械疲劳、复位力不一致等问题。Waytop双向保持旋转电磁铁的问世，为医疗设备厂商提供了更优的驱动解决方案。

二、产品技术特点与革命性突破

1.双向保持创新设计：

•采用电流方向控制技术，通过改变电流方向实现正反旋转摆动

•无需机械弹簧复位，消除了弹簧疲劳导致的可靠性问题

•60度精确限位旋转，满足气管三通阀夹管精准控制需求

2.医疗级可靠性：

•旋转电磁铁内部无机械磨损设计，寿命>1000万次，远超弹簧复位型电磁铁

•断电位置保持特性，确保紧急情况下阀位状态不变，低功耗设计

•严格执行ISO9001质量管理体系，产品具有CE和ROHS认证

3.旋转电磁铁性能参数：

•型号：WCG50-20-40-R13-自保持60度     •体积：φ50*78.5轴径8mm

•电压:DC24V       •电流1.8A       •功率：44W         •力矩：0.5Nm

•通电率：10%（通电率=通电时间/通电时间+断开时间*100%）

三、在旋切式活检系统中的应用原理

1.三通阀控制机制

WCG50-20/40-R13在旋切式活检系统中主要承担三通阀的精确控制功能：

传统方案痛点：

弹簧复位电磁铁需要持续通电保持位置，能耗高

弹簧长期使用后弹性衰减，导致复位力不足

通电摆动力，和断电弹簧复位双向扭矩不平衡

2.Waytop创新方案：

开启状态：正向电流激励，电磁铁旋转60°至开启位并保持

关闭状态：反向电流激励，电磁铁反向旋转60°至关闭位

切换过程：电流方向毫秒级别切换

3. 技术实现细节：

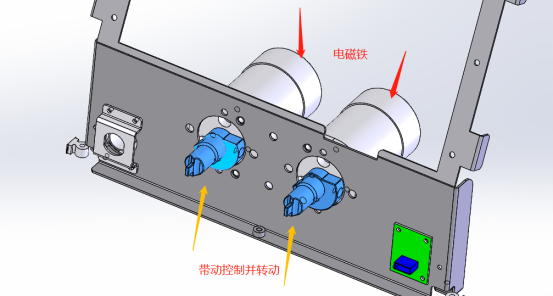

•可提供除电磁铁除外阀芯座和阀芯等零件配套

•H桥驱动板WCGD-103或者WCGD104作为驱动方案

四、结语

Waytop WCG50-20/40-R13双向保持旋转电磁铁通过创新的电流方向控制技术，成功解决了医疗设备中传统弹簧复位电磁铁的固有缺陷。在实际应用中表现出显著的低能耗、高可靠和长寿命优势，特别适合旋切式活检系统等对控制精度和可靠性要求严苛的医疗场景。该产品的成功应用标志着国产高端医疗执行器已经达到国际先进水平，为医疗设备国产化替代提供了优质的核心部件选择。随着医疗设备智能化发展，这种智能驱动方案将在更多关键医疗应用中展现其独特价值。如对产品感兴趣，或者需要技术支持欢迎联系孔工：13610043537
