广州市威恒电子有限公司WAYTOP牌的WCGF38旋转电磁铁在游戏推币机中的创新应用案例
一、行业背景与客户需求
在现代化游戏娱乐场所中，推币机因其互动性强、娱乐体验佳而广受欢迎。传统推币机通常采用单一上推币马达逐个输送游戏币的方式，游戏方式单调且趣味性有限。
•分选效率低：机械式分选机构响应慢（＞200ms），影响游戏节奏
•结构复杂：多采用气动或电机驱动，维护成本高（月均故障3-5次）
•适应性差：无法快速调整分选方向（如左/右出币切换需拆装部件）
二、解决方案：WCGF38-15/18-R10旋转电磁铁
WCGF38-15/18-R10双向转角自保持旋转电磁铁是广州市威恒电子有限公司针对游戏娱乐设备特殊需求研发的高性能电磁执行元件。该产品集多项创新技术于一身，在游戏机分选系统中表现出色。
物理特性方面，该电磁铁采用紧凑型设计，本体尺寸仅为38mm×30mm×36mm（长×宽×高），轴径为标准的Φ6mm，小巧的体积使其能够轻松集成到各类游戏机的有限空间内。产品支持30°-100°范围内的双向旋转角度调节，并通过外部机械限位确保动作精度，止点误差控制在±3°以内，满足游戏机对动作一致性的高要求。
1. 工作原理
旋转电磁铁采用了创新的磁钢转角结构，在电磁铁内部内置线圈和转子，转子上集成高性能钕铁硼永磁体。当电磁铁通电时，线圈产生的磁场与永磁体磁场相互作用，形成旋转力矩驱动转子转动；断电后，永磁体的保持力使转子稳定在终点位置，无需持续通电即可维持状态。这种设计既保证了快速响应，又实现了节能工作，特别适合需要频繁切换的游戏机应用场景。

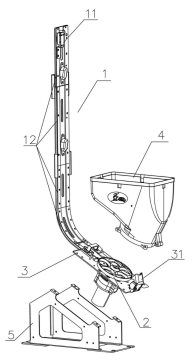

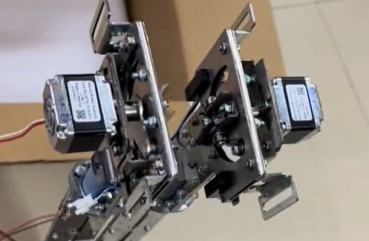

在分选系统的具体应用中，电磁铁通过转轴连接变道挡片，构成完整的变道机构。当主控电路判定需要改变游戏币路径时，向电磁铁发送相应方向的脉冲信号。电磁铁在接收到信号后，其转子会迅速旋转指定角度（通常为30°-100°范围内的预设值），通过第一连杆带动变道挡片移动，从而开启或关闭连接口，引导游戏币进入目标通道。整个动作过程可在20-50ms内完成，确保游戏币输送的流畅性
和即时性。
2. 核心优势
•高可靠性：产品采用斜面结构设计，旋转运动时无轴向位移，避免了卡死或磨损问题。内部转子经过精密动平衡处理，配合CNC加工的螺旋面，确保长期使用后仍能保持动作顺畅。
•长寿命设计：电磁铁内部无机械触点磨损，转子采用高强度材料制造，整体寿命高达1000万次以上。这一特性完美匹配游戏机高频率动作的使用需求，大幅降低设备维护成本。
•强环境适应性：产品工作温升低，在游戏厅常见的高温、多尘环境下仍能稳定工作。同时，其紧凑的结构设计使其能够适应游戏机内有限的安装空间。
•精准控制能力：电磁铁支持脉冲控制，旋转角度可通过外部限位机构精确调节，止点误差不超过±3°。这种精准的控制能力确保了游戏币分选的准确性和一致性。
3. 旋转电磁铁WCGF38-15/18-R10性能参数
•双向旋转电磁铁又名：分选电机，，电磁阀，剔料螺线管
•应用场景，设备：如：视觉分级系统，分选机
•功能：如：剔除，分选，分级，打料
•工作电压:DC24V •电流:2.4A •阻值:10Ω •功率:57.6W •力矩:0.18N.m
•旋转角度:外部限位0-100°范围 •工作温度：-20到80℃
•通电率：10%（通电率=通电时间/通电时间+断开时间*100%）
•体积：方形38*30*36mm，轴径φ6mm（D型口φ5mm）
•配套驱动方式：双向桥式正反切换电路可选WCGD103/WCGD104驱动板
•安装方式：轴端面，示意图如下
三、客户效益提升
在某大型游戏厅的跟踪测试中，配备该电磁铁的推币机连续运行6个月后，分选系统的动作准确率仍保持在99.98%以上，远高于行业平均水平，电磁铁的快速响应特性（最快4ms，常用20-50ms）确保了游戏币分选的即时性，为玩家提供了流畅的游戏体验同时，其断电自保持特性使系统功耗降低约60%，有效控制了设备运行成本，从游戏体验角度评估，多通道分选系统为推币机带来了革命性的玩法创新。在安装维护方面，模块化的上币轨道设计和标准化的电磁铁接口使系统安装调试更加简便。设备制造商反馈，采用该方案后，推币机的组装时间缩短约25%，售后服务请求减少60%。电磁铁采用插件式连接设计，出现故障时可在5分钟内完成更换，极大降低了维护难度和停机损失。
四、案例总结
随着游戏娱乐产业向智能化、互动化方向发展，高性能执行元件的需求将持续增长。WCGF38-15/18-R10旋转电磁铁凭借其创新的设计和可靠的性能，正帮助全球游戏设备制造商打造更具吸引力的产品，推动行业技术进。
关于威恒电子
广州市威恒电子有限公司专注旋转电磁铁研发与生产，产品广泛应用于分选机、医疗设备、自动化仪表等领域，致力于为客户提供高精度、长寿命的电磁驱动解决方案。
（如需详细技术参数或定制服务，请联系威恒电子孔工13610043537。）
