威恒电子WCG50-20/40-R28-自复位40度旋转电磁铁在血液透析机安全夹管阀中的关键应用案例

一、行业背景

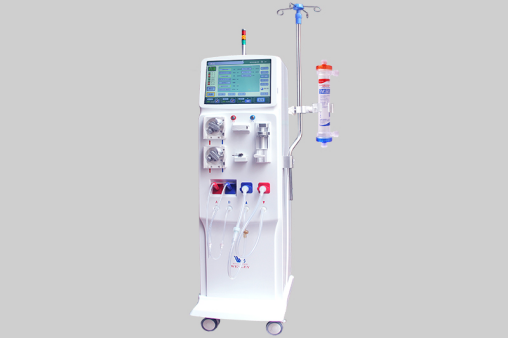

血液透析机通俗的说法也称为“人工肾”、“洗肾机”，是人体血液净化的一种专业医疗设备。原理是利用半透膜原理，通过扩散、对流，将人体内各种有害以及多余的代谢废物和过多的电解质移出体外，达到净化血液，维持电解质及酸碱平衡的目的，改善服务人体健康状况，在血液透析、输液治疗等医疗场景中，患者体外循环管路的安全控制至关重要。当设备检测到气泡、压力异常或治疗结束时，必须立即阻断管路，防止空气栓塞或过量输液风险。传统夹管阀依赖进口电磁铁（如德国Kuhnke），存在采购成本高、交期长等问题。广州市威恒电子有限公司开发的 WCG50旋转电磁铁夹管阀，以高可靠性、快速响应和长寿命特性，成为医疗设备安全闭锁系统的国产化优选方案。

二、客户痛点与需求

某血液透析设备厂商面临以下挑战：

•进口依赖：德国Kuhnke电磁铁成本占比高，供应链风险大。

•响应速度：异常情况下需在0.1秒内完成管路夹闭，避免患者风险。

•耐久性：单台设备年均动作超10万次，需＞50万次寿命保障。

三、威恒电子解决方案

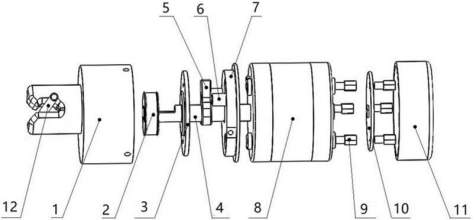

1. 核心部件：WCG50旋转电磁铁夹管阀

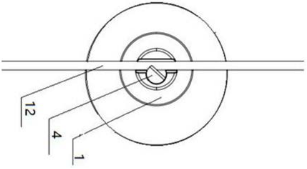

•快速安全闭锁：通电后旋转动铁芯驱动压头，40°旋转夹闭管路，响应时间＜80ms。

•精准力度控制：角度通电恒定夹持力0.3N±0.5N。

•超长寿命：电磁铁寿命＞1000万次

•国产化替代：性能对标德国Kuhnke，可替代成本降低40%，交期缩短至2周。

2. 旋转电磁铁工作原理

旋转电磁铁在血液透析机中的作用是夹管，类似阀门的开关，将输送管进行夹取和开合状态，电磁铁采用是钕铁硼材质的永磁转子，通电转动40度的角度，可在断电后靠永磁体的磁力吸合复位，而不是靠弹簧复位，内部除滚动轴承外，没有任何机械动作部件，从而内部没摩擦，寿命可达1000万次以上，达到性能稳定的效果。

3. 电磁铁参数规格

•型号：WCG50-20/40-R28-40度右旋         •尺寸：φ50*78.5，轴径8mm

•电压：DC24V       •电流：0.85A          •功率：21W        •力矩：0.3Nm

•驱动可选用H桥驱动板WCGD-103或者WCGD-105

四、客户收益

•安全升级：毫秒级响应速度，显著降低临床风险。

•成本优化：国产化方案降低BOM成本，供应链自主可控。

五、结论

威恒电子WCG50旋转电磁铁以医疗级性能和安全设计，血液透析机成功打破进口品牌在高端夹管阀领域的垄断，助力医疗设备厂商提升产品竞争力。未来，随着居家透析和便携医疗设备的发展，该方案将持续为生命支持系统的安全防护提供核心技术支持。

——广州市威恒电子有限公司 医疗安全，旋转守护

有需要了解旋转电磁铁相关产品资料，请联系孔工：13610043537（微信同号）
