威恒电子M34045064RL旋转电磁铁在全自动化学发光免疫分析仪中的精准抓取反应杯应用案例

一、 应用背景与客户痛点

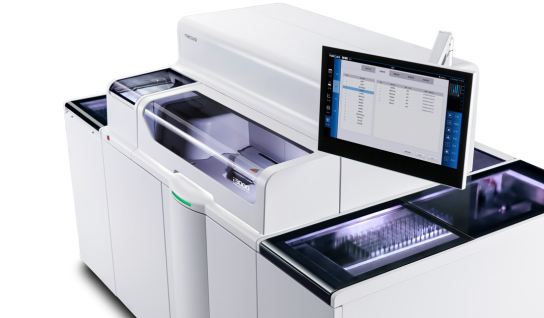

全自动化学发光免疫分析仪是现代医疗实验室进行高通量、高精度免疫检测的核心设备。其检测过程依赖于对反应杯（或称比色杯）的精准、快速、可靠抓取和转移。这一动作通常由仪器的样本盘或试剂盘模块中的抓取机械手完成。

在该应用中，传统的解决方案可能面临以下挑战：

可靠性要求高： 设备需7或24小时连续运行，抓取动作频繁，执行元件的机械寿命必须极高，以避免频繁停机维护。

控制复杂性： 部分驱动方案（如伺服电机）虽精度高，但控制系统复杂。

空间限制： 仪器内部结构紧凑，要求驱动元件体积小，易于集成。

供应链安全： 依赖进口品牌（如日本新电元）存在交期长、成本波动及断供风险。

二、 解决方案：威恒M34045064RL/LL旋转电磁铁

针对上述痛点，广州市威恒电子有限公司提供的M34045064RL/LL型号旋转电磁铁成为理想的解决方案，成功应用于多家知名医疗器械厂商的化学发光免疫分析仪中。

该方案的核心优势：

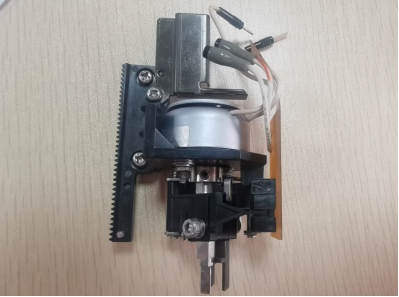

原理精准匹配： 旋转电磁铁采用“电磁铁 + 机械结构”的一体化设计。通电后，其输出轴产生一个精确的角位移（摆动），通过简单的连杆或凸轮机构，即可转化为机械手抓取或释放反应杯的直线动作。断电后，凭借内置的高性能复位弹簧自动、迅速归位，实现“通电抓取，断电释放”或反之的可靠逻辑，控制极其简单。

超长使用寿命： 威恒此型号电磁铁经过精密设计与耐久性测试，机械寿命可达1000万次以上，完全满足高端医疗设备对连续运行和超长寿命的苛刻要求，极大降低了设备的故障率与维护成本。

卓越的性能稳定性： 产品采用优质材料和精密制造工艺，确保每一次摆动的角度和力矩的一致性，从而保证抓取动作的精准可靠，避免在高速运行中出现掉杯、卡杯等风险，保障检测结果的准确性和仪器的流畅运行。

控制简单，易于集成： 仅需提供一路脉冲直流电源即可驱动，无需复杂的伺服控制系统或编程，大幅降低了电气设计和软件控制的复杂度，缩短了整机开发周期。

国产化卓越替代： 威恒M34045064RL/LL型号在性能参数、安装尺寸及可靠性上均可直接替代日本新电元（Shindengen）的同类型电磁铁，为客户提供了质量可靠、交付迅速、成本优化且供应链安全的国产化选择，有效规避了国际供应链风险。

三、旋转电磁铁规格参数

型号：M34045064RL/L      出轴方式：下出轴        角度：45度       体积：φ34mm

通电率：100%（通电率=通电时间/通电时间+断开时间*100%）

电压：DC24V     功率：9W      阻值:64Ω      电流 :0.375A

通过在全自动化学发光免疫分析仪中采用威恒旋转电磁铁，设备制造商获得了以下核心价值：

提升设备可靠性： 关键运动部件寿命长达千万次，增强了整机品质口碑。

优化综合成本： 在降低元件采购成本的同时，也简化了系统设计，减少了后期维护成本。

加速研发与生产： 标准化的成熟组件缩短了开发验证周期，稳定的供货保障了生产连续性。

强化供应链韧性： 实现了关键核心部件的国产化替代，供应链自主可控。

五、 结论

广州市威恒电子有限公司的旋转电磁铁M34045064RL/LL在全自动化学发光免疫分析仪反应杯抓取机构中的应用，是一个高效、可靠、经济且技术成熟的经典范例。它充分证明了威恒电子在高端电磁铁研发与制造领域的技术实力，其产品不仅能满足最严苛的医疗级应用要求，更是助力国产高端医疗装备实现技术突破和供应链安全的重要力量。
