广州市威恒电子WCG10-20-05A13旋转电磁铁在全站仪光闸系统中挡光的应用案例

一、产品概述与行业背景

广州市威恒电子有限公司研发生产的WCG10旋转电磁铁是一款专为精密光学系统设计的小型化驱动元件，特别适用于全站仪等测绘仪器的光路控制系统。该产品直径仅10mm，体积小巧，性能可靠，可完全替代日本鹰野(TAKANO)公司的RSR10系列旋转螺线管，全站仪徕卡，科力达等设备可通用，在国内测绘仪器领域具有显著的成本和技术服务优势。

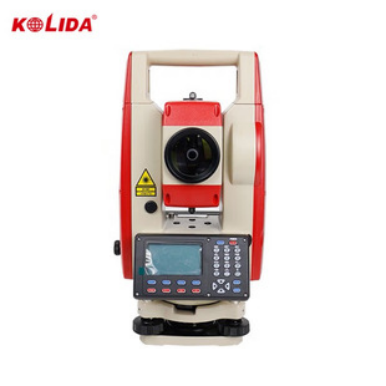

全站仪作为现代测绘工程的核心设备，其测距精度和稳定性直接影响工程测量的质量。传统全站仪的测距系统通常采用红外光或激光进行测距，光闸部分作为关键功能模块，负责控制光路的切换与通断。威恒电子WCG10旋转电磁铁的研发成功，为国产全站仪提供了高性能的核心驱动部件解决方案。

二、产品技术特点与优势

超小型精密设计：

•外径仅10mm的超紧凑结构，与日本TAKANO RSR10系列相当，扭矩1mN.m

•0-65度可调旋转角度范围，可根据设备需求固定任意工作角度

高性能驱动特性：

•专为高速光学快门优化的响应速度，动作时间在毫秒级

三、在全站仪光闸系统中的应用原理

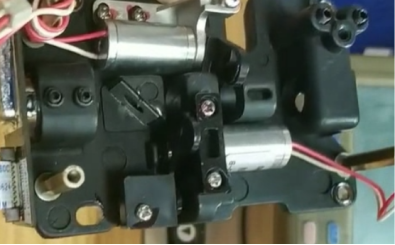

全站仪的测距系统光闸部分是由2个WCG10旋转电磁铁协同驱动的精密机构，其工作原理如下：

1. 光路切换机制：

•每个WCG10电磁铁驱动一个遮光叶片，构成完整的光闸系统

•通过电磁铁的精确角度控制(0-65°范围可固定所需角度，最大角度可固定65度)，实现叶片的快速开合

•测距时系统以毫秒级速度切换光路，确保测量时序准确

2.工作模式：

•外光路模式：叶片打开，测距光路通向外部棱镜，用于实际距离测量

•内光路模式：叶片切换位置，光路在仪器内部反射，用于系统自校准

•关闭模式：叶片完全遮断光路，保护敏感光学元件

3.性能要求：

•切换时间：<50ms，确保不影响测量效率

•寿命：>100万次动作，满足仪器长期使用需求

4. 旋转电磁铁性能参数

•型号：WCG10-20-05A13    •电压：DC5-9V        •体积：φ10mm*20轴径2.35mm

•电流：0.38-0.69A       • 阻值:13Ω         •功率1.9-6.23W

•力矩:1mN.m        •通电率:25%(通电率=通电时间/通电时间+断开时间*10%)

四、行业应用拓展

除全站仪光闸系统外，WCG10旋转电磁铁还可广泛应用于其他光学精密设备：光通信设备：光路切换与信号调制

红外成像系统：快门驱动与校准机构

医疗OCT设备：干涉仪的快门控制

工业检测仪器：自动光路选择与样品切换

安防监控相机：机械快门驱动

五、技术支持与服务保障

威恒电子为WCG10旋转电磁铁提供全面的技术支持：

定制化服务：

角度调整：根据客户设备需求预设最佳工作角度

驱动方案：配套推荐最优的驱动电路设计，可搭配驱动板WCGD103/WCGD-104

质量保证：

严格的出厂测试：每批次抽样进行百万次寿命测试

完善的ISO9001质量管理体系：12个月质量保证期

失效分析支持：提供专业的产品故障诊断

供应链优势：

常备库存：标准型号保持安全库存

快速响应：紧急订单72小时交付

持续改进：根据客户反馈迭代产品设计

结语

广州市威恒电子有限公司的WCG10旋转电磁铁凭借其超小型化设计、高精度驱动和可靠性能，成功实现了对日本TAKANO RSR10系列产品的国产化替代，在全站仪光闸系统中表现出色。该产品不仅解决了进口元件交货周期长、成本高的问题，还通过可调角度等创新设计为用户提供了更灵活的应用方案。随着国产测绘仪器向高端化发展，WCG10这类高性能核心部件将为提升国产设备竞争力提供有力支撑。选型或技术支持请联系孔工：13610043537（微信同号）
