应用案例：威恒电子M5902515RL旋转电磁铁在全自动电容老化分选测试机中的高效分选应用

一、行业背景

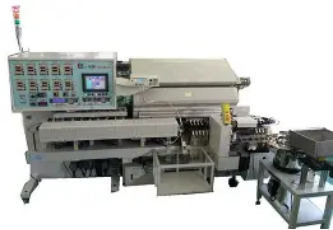

在电子元器件制造领域，电容器生产完成后需经过严格的老化测试和参数分选，以确保其可靠性及性能一致性。传统分选设备依赖气动或进口电磁铁驱动，存在噪音大、速度慢、维护频繁等问题。广州市威恒电子有限公司开发的M5902515RL旋转电磁铁，凭借其高可靠性、长寿命和精准控制特性，为全自动电容老化分选测试机提供了核心国产化解决方案，完美替代日本新电元型号M59026110RL同类产品。

二、客户需求与挑战

某知名电容器制造商面临以下分选难题：

•可靠性要求严苛：需连续24小时运行，寿命要求超过800万次

•多级分选精度：需要准确区分10种不同品质类别的电容产品

•维护成本控制：希望降低进口配件依赖，减少设备维护停机时间

三、威恒电子解决方案

1. 核心部件：M5902515RL旋转电磁铁

•高效分选驱动：通过旋转运动带动弹簧加载的下压摆臂，实现精准击打分选

•超长使用寿命：机械寿命达1000万次，满足连续生产需求

•简易控制：通电旋转摆动，断电后弹簧自动复位，控制简单可靠

•完美替代：可直接替换日本新电元电磁铁型号：M59026110RL，性能相当，成本降低35%

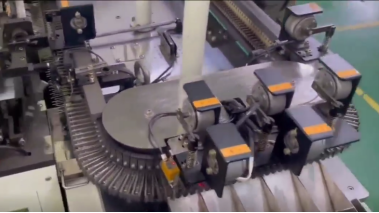

2. 分选工作流程

•电容定位：测试完成的电容被传送至分选工位

•参数判定：测试系统实时判断电容品质等级（10个出口类别）

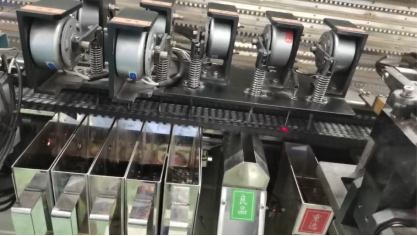

•精准分选：M590电磁铁接收信号，驱动摆臂下压击打，将电容弹入相应出口

•快速复位：电磁铁断电，弹簧机构迅速复位，准备下一次分选

四、技术优势

多级分选能力：支持10个出料口的复杂分选需求

高一致性：每次击打力度均匀，确保分选准确率＞99.9%

节能环保：旋转电磁铁具有欧盟颁发的CE和ROHS认证

维护简便：可替代日本新电元电磁铁，支持快速更换，减少停机时间

五、旋转电磁铁性能参数

•型号：M5902515RL     •体积：φ59mm轴径：8mm     •电压：DC24V     •功率：38.4W

•阻值：15Ω             •力矩：0.2N.m                 •角度/方向 ：45度右旋

•通电率：50%（通电率=通电时间/通电时间+断电时间*100%）

六结论

威恒电子M5902515RL旋转电磁铁以其卓越的性能和可靠性，成功实现了进口产品的国产化替代，为电容老化分选测试设备提供了高效、稳定的核心驱动解决方案。该产品不仅帮助客户提升了生产效率和产品品质，更降低了运营成本，增强了市场竞争力。

——广州市威恒电子有限公司 精密驱动，分选专家

如需要获取详细资料请联系孔工:13610043537(微信同号)
