应用案例：威恒WCG50-20-20-R7旋转电磁铁在二极管分选设备中的高效稳定应用

一、 应用背景与需求
在电子元器件制造与检测领域，二极管的高速、精准分选是保证产品质量和生产效率的关键环节。传统的分选设备核心执行部件——旋转电磁铁，其响应速度、定位精度、使用寿命及稳定性直接影响分选效能与设备综合成本。部分高端设备长期依赖进口品牌（如日本鹰野）的电磁铁，存在采购周期长、维护成本高、备件供应受限等问题。国内某知名电子元件制造商在其电感通断检测仪（用于二极管分选）的升级与维护中，迫切需要一款性能相当、供应稳定、性价比高的国产替代解决方案。

二、 解决方案：威恒WCG50-20/20-R7旋转电磁铁

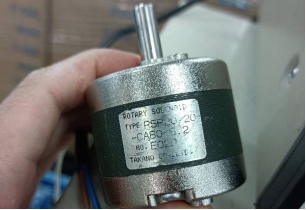

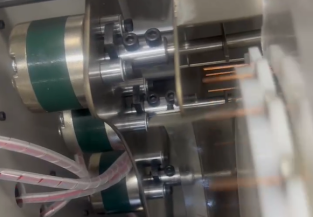

针对客户需求，广州市威恒电子有限公司推荐其自主研发生产的WCG50-20/20-R7型分选旋转电磁铁，作为日本鹰野RSR20/20-CAB0 6.2型号的直接替代品。该产品专为高频率、高精度分选动作设计，已成功集成于客户的二极管自动分选系统中。

三、 产品核心优势与应用表现

•卓越的可靠性与超长寿命：WCG50-20/20-R7采用特殊材料与优化设计，在DC24V标准工业电压驱动下，性能表现极其稳定。经过客户产线连续验证，其机械寿命可超过1000万次，显著降低了因核心部件损耗导致的设备停机时间与维护成本，保障了生产线的连续高效运行。

•精准的角度控制与灵活适配：该电磁铁提供0-100度的宽范围角度输出，并可根据设备的具体分选逻辑与机械结构，固定设定所需的工作角度。这一特性使其能够完美适配原有设备工位，实现精准的拨动、推送或分拣动作，确保了二极管分选的准确性与一致性。

•完美的进口替代：WCG50-20/20-R7在关键安装尺寸、接口形式及电气参数上与目标进口型号高度相近，实现了“即换即用”，无需对现有设备结构进行重大修改，极大简化了替换流程，缩短了设备升级或维修周期。

•性能稳定，响应迅速：在高速分选作业中，该电磁铁表现出优异的响应速度和动作一致性，有效提升了设备的分选节拍，同时其稳定的磁场与力学输出，确保了长期使用后分选精度无衰减。

四、 应用成效总结
通过采用威恒电子的WCG50-20/20-R7旋转电磁铁，客户成功实现了：

•成本优化：在保持同等性能水准下，显著降低了核心部件的采购与仓储成本。

•效率提升：设备运行稳定，故障率低，有效提升了整体设备综合效率（OEE）。

•供应保障：依托国内供应链，获得了更快捷的技术支持、样品供应与售后维护服务。

•自主可控：减少了对特定进口品牌的依赖，增强了供应链的韧性与设备自主维护能力。

•电磁铁参数规格

型号：WCG50-20/20-R7      体积：φ50*40mm       电压：DC24V       阻值：7Ω

电流：3.4A                  功率：82W             力矩：0.25Nm      角度：0-100度范围

通电率：10%(通电率=通电时间/通电时间+断开时间*100%)

五、 结语
广州市威恒电子有限公司的WCG50-20/20-R7分选旋转电磁铁，以其长寿命、高稳定、精准可控及优异的国产化替代能力，在二极管分选等精密电子制造应用中展现出强大竞争力。该案例证明了威恒产品在高端工业执行部件领域可靠替代进口品牌的实力。
